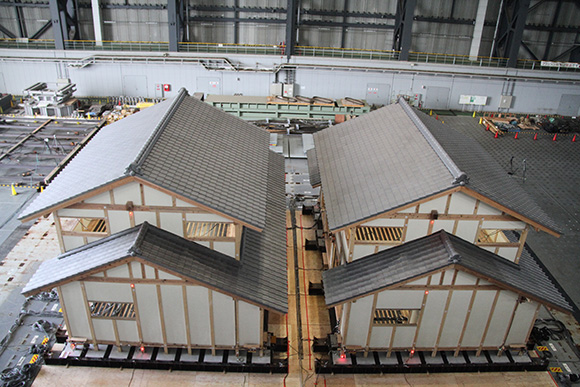

振動台に置かれた２つの試験体。手前がNO.5で、奥がNO.6。
今回の２つの試験体NO.5とNO.6。NO.6の足元が「地長押」で固定されていることの他は、２つは全く同じ構造です。では、実験見学では地長押の効果だけを見ればよいかというと、そうではありません。

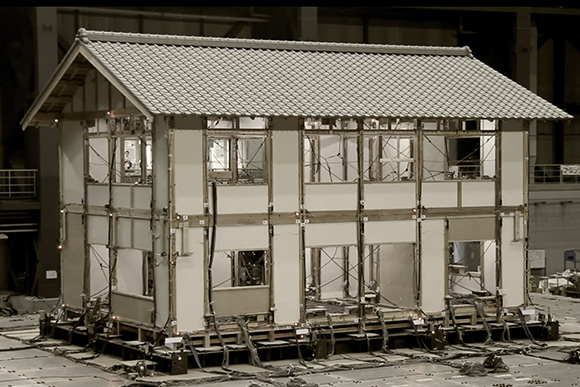

2010年に行った実験で使った試験体は、総二階のシンプルな建物でした。上の写真は2010年の時のものです。しかし今回は下屋がある「部分二階」で、玄関まわりや階段室の吹き抜けなど、より現実の建物に近い構造となっています。そういった複雑な構造を持った建物が、どのような挙動をするのかが、大きな見どころなのです。

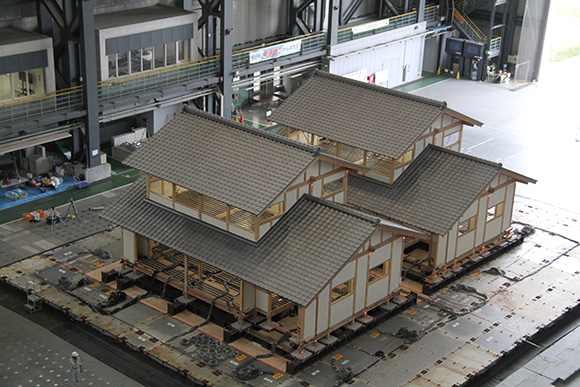

試験体NO.5（左）とNO.6（右）。NO.6に地長押しがまわっているのがわかります。19日の公開実験では、１回目の加振では地長押しを金具で振動台に固定し、２回めの加振で、金物を外してフリーの状態にします。

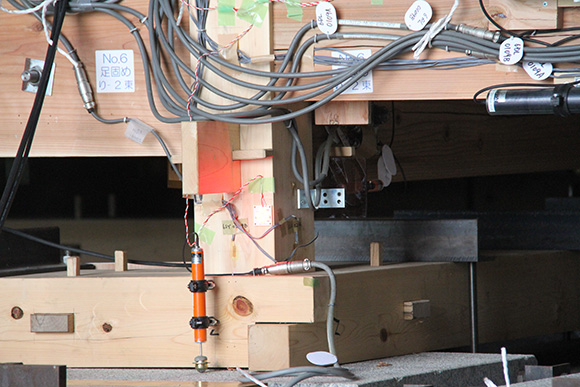

地長押のアップ。

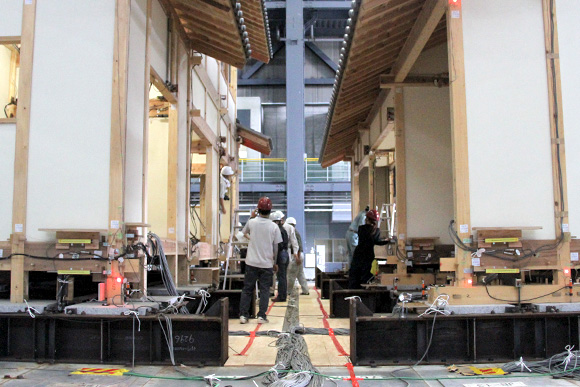

玄関まわり。出入口部分がどのように振る舞うでしょうか。

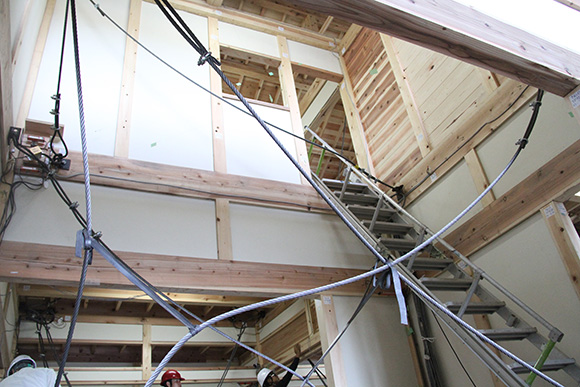

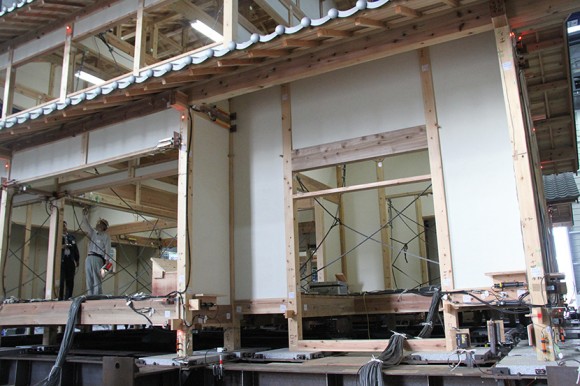

階段室は大きな吹き抜けになってます。２階には板壁も見えます。
実験検証部会の後藤正美主査。
試験体を見上げる、設計法部会の斎藤幸雄 主査。
検討委員会の鈴木祥之委員長。いよいよこの３年かけた事業のクライマックスです。
